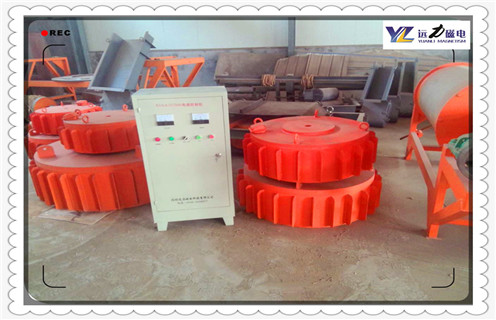

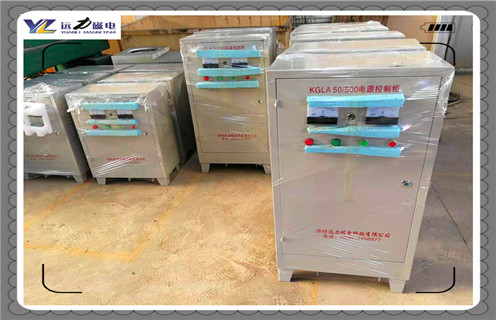

礦用電磁除鐵器用電源控制箱，遠力磁電生產的電源箱(柜)采用橋式整流電路，輸入電壓為220V或380V，直流輸出端與負載磁鐵線圈形式固定閉合回路，并附有續流二極管，以防二次過壓損壞設備。

一、礦用電磁除鐵器電源箱的控制方式

1、就地控制方式

1.1、控制部分采用先進的集成電路，線性好，可在線路板上限流，帶隔離，調整方便。將轉換開關SA1 撥至就地狀態，送上電源，合開關QF1、QF2,“電源”指示燈亮，按“轉帶” 按鈕，除鐵器皮帶正常轉動，同時“轉帶”指示燈亮，此時還需要根據現場具體情況確定甩鐵的方向及皮帶電機的方向。

1.2、皮帶轉動方向應與除鐵器所標明的皮帶轉動方向一致，如不一致，只需調換任意二根電機進線即可。然后確定甩鐵的方向，由于除鐵器所標明的皮帶轉動的方向和廢鐵件被甩出的方向是相反的，故應需要根據現場具體情況確定除鐵器的安裝方位。停用時，按“停帶” 按鈕，除鐵器皮帶停止轉動，同時“轉帶” 指示燈滅。

2、遠程控制

將轉換開關SA1 撥至遠方狀態，當集控室輸入遠方啟動信號時，除鐵器皮帶開始轉動，當集控室輸入遠方停止信號時，除鐵器皮帶停止轉動。
